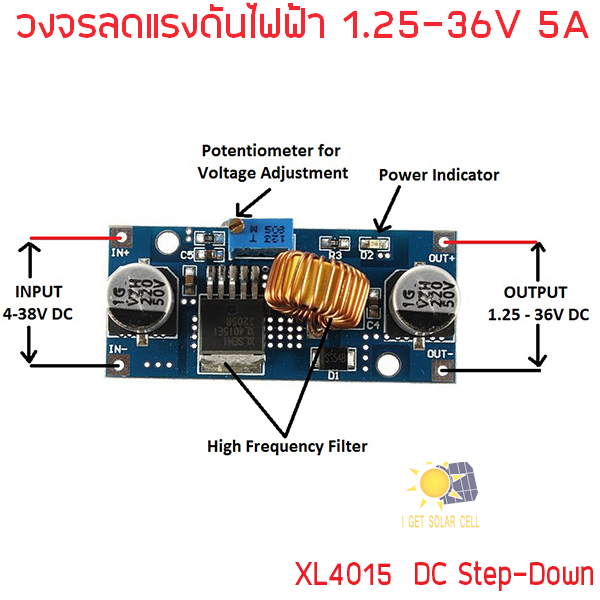

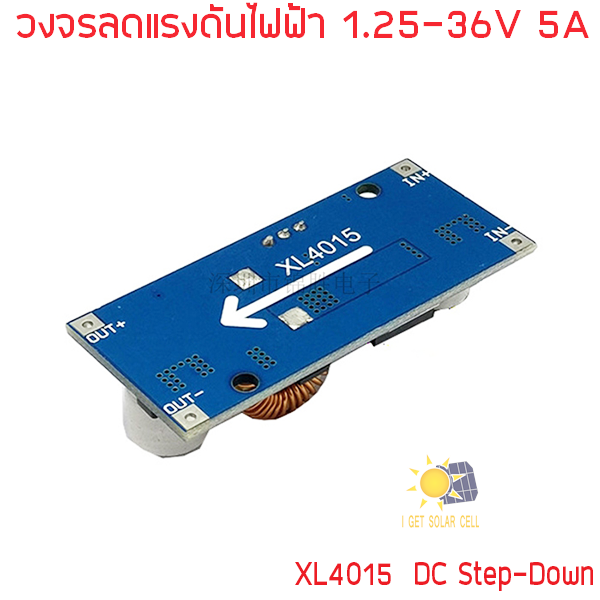

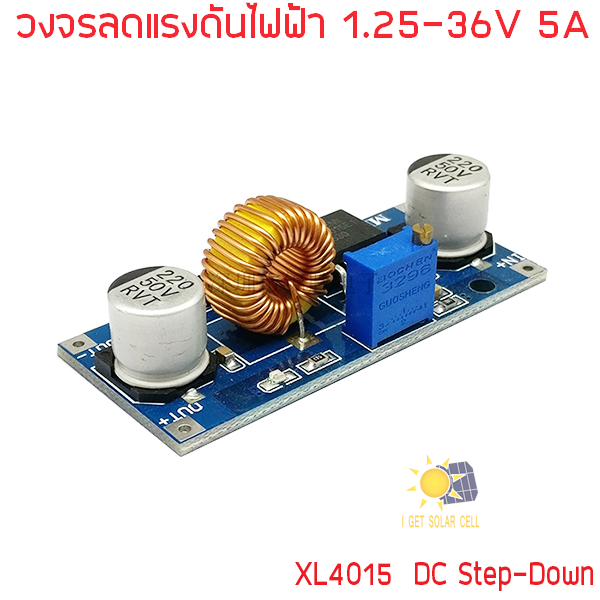

วงจรลดแรงดันแบบปรับค่าได้ DC-to-DC Step Down XL4015 Module (5A)

วงจรแปลงไฟ สำหรับลดแรงดันไฟฟ้า ระบบ Switching
ควบคุมด้วย IC เบอร์ DC-to-DC Step Down XL4015 Module (5A)

- รับไฟเข้าได้ตั้งเเต่ 4-40V
- ปรับลดแรงดันไฟฟ้าได้ตั้งแต่ 1.25V ถึง 36V กระแสใช้งานปรกติ 4.5A กระแสสูงสุด 5A (ควรติดตั้งพัดลมระบายความร้อน หรือ Heatsink)
- วงจรสามารถตั้งค่าไฟขาออกตามต้องการได้ ด้วยการปรับค่า R-Trimport  หลังจากตั้งค่าแล้ว วงจรจะทำการปรับแรงดันไฟฟ้าขาออกให้ คงที่อัตโนมัติแม้แรงดันขาเข้าจะแปรผันก็ตาม
- วงจรสามารถจ่ายกำลังไฟฟ้าสูงสุด 75W

* วงจรนี้ไม่สามารถเพิ่มแรงดันไฟฟ้าให้สูงกว่าแหล่งจ่ายได้

*** ตัวปรับสามารถหมุนได้ 15 รอบ ต้องทำการหมุนหลายๆ รอบค่าแรงดันที่ต้องการปรับถึงจะเปลี่ยนแปลง
(หากปรับค่าไม่ได้ ให้ลองหมุนตามเข็มนาฬิกา 10 รอบ ถ้ายังไม่ได้ ให้ลองหมุนทวนเข็มนาฬิกา 10 รอบ)

Product Specifications

แรงดันขาเข้า : DC 4V to 38V

แรงดันขาออก : DC 1.5V to 36V (เลือกปรับค่าได้)

กระแสไฟฟ้าใช้งาน :  0-5A

กำลังไฟฟ้าขาออกสูงสุด : 75W

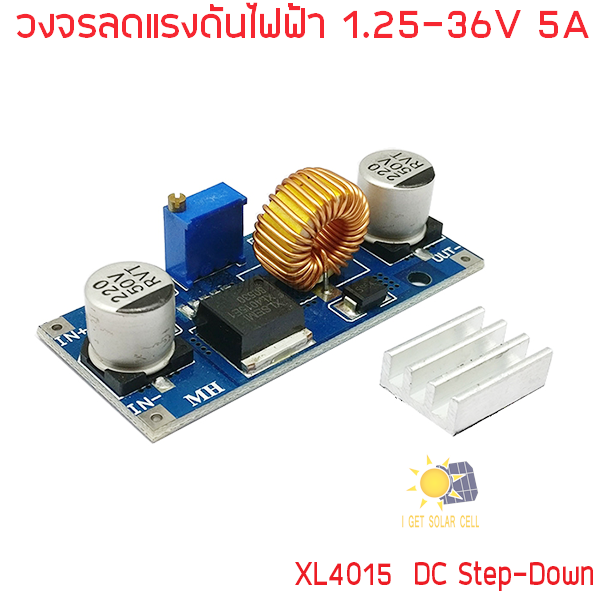

กระแสไฟฟ้าขาออกสูงสุด:  5A (ควรติดตั้งพัดลมระบายความร้อน หรือ Heatsink)

ขนาด : 54 * 23 * 18mm

ข้อมูล โมดูลเรกูเลต XL4015 DC-DC Step Down 5A Adjustable Power Supply Module XL4015 Step down (Buck)

The DC-DC module based on LM2596 advocate current to 3.0A, but only to 1.8A.However, being introduced module adds a heatsink, using high-power devices.This module can easily reach 4A, 50W, add heat sink circumstances can reach 75W, has a high price!!

Module highlights: 5A high power.high efficiency and low ripple with power indicator !!!

• 1.Input voltage range:4-38VDC(Note:input voltage not exceeding 38V)
• 2.Output voltage range:1.25-36VDC adjustable
• 3.Output current: 0-5A, recommended for use in 4.5A.
• 4.Output power: 75W
• 5.Working temperature: -40~+85 degrees
• 6.Operating frequency: 180KHz
• 7.Efficiency:96%(max)
• 8.Short circuit protection: yes(limit current 8A).
• 9.Over temperature protection
• 10.Input reverse polarity protection: None (if required, high current diode in series with the input).
• 11.L x W x H = 54 * 23 * 18mm

Application:

 The DC/DC buck module applications the input voltage is higher than the output voltage of the buck field, such as battery, power transformer, DIY adjustable regulated power supply, 24V Vehicle notebook power supply,industrial equipment buck.12V buck to 3.3V, 12V buck to 5V, 24V buck to 5V,24V buck to 12V, 36V buck to 24V etc.
