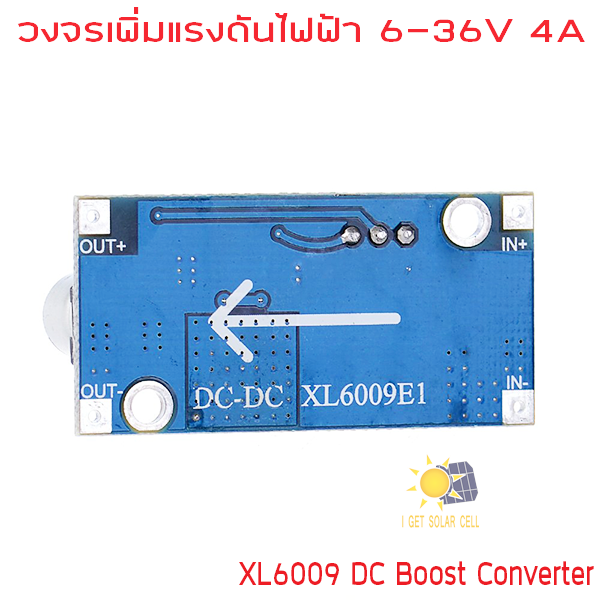

วงจรเพิ่มแรงดันแบบปรับค่าได้ XL6009 4A 5V-32V

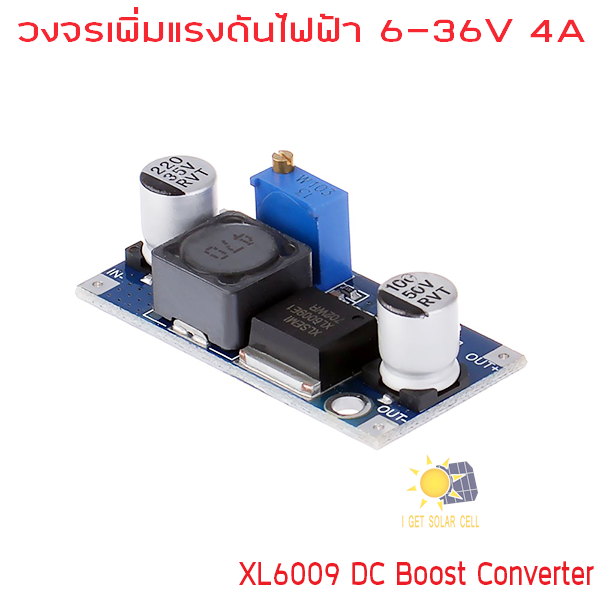

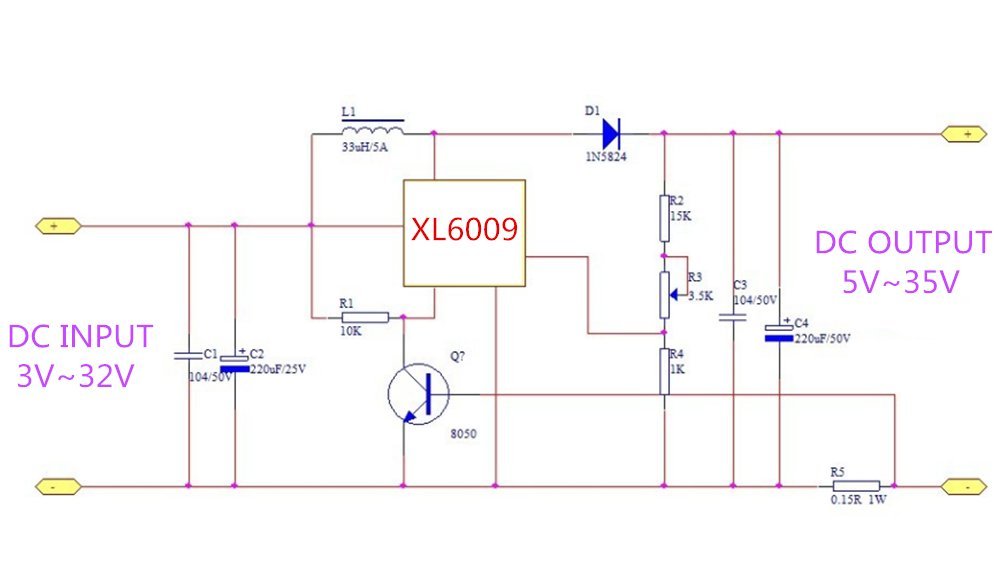

DC Boost Converter วงจรเพิ่มแรงดันไฟฟ้าดีซีระบบสวิตชิ่ง ทำงานด้วยไอซีเบอร์ XL6009 ได้ออกแบบคล้ายกันกับไอซีเบอร์ยอดนิยม LM2577

แต่มีประสิทธิภาพสูงกว่าเนื่องจากความถี่ในการสวิตชืสูงถึง 400kHz  และโครงสร้างภายในที่เป็น MOSFET สามารถจ่ายกระแสได้สูงสุด 4A

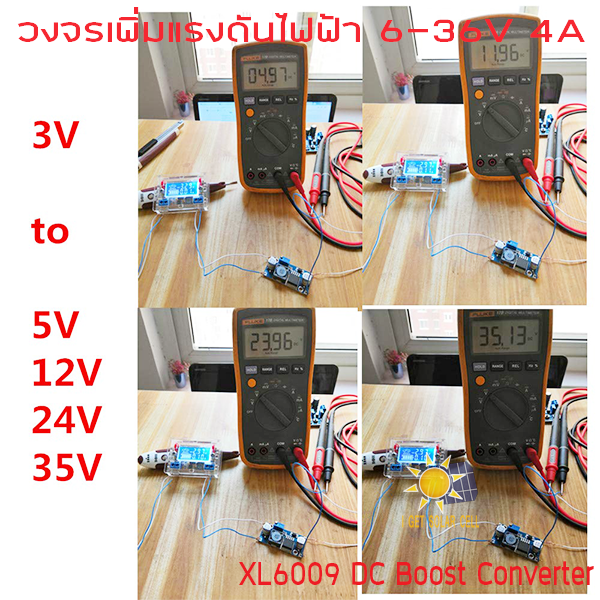

- รับไฟ input ตั้งแต่ 5-32V และสามารถปรับไฟ output ได้ตั้งแต่ 6-36V

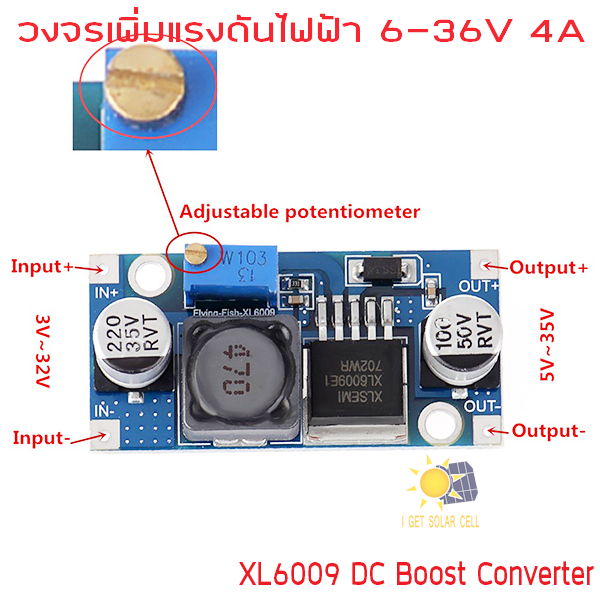

 - วงจรสามารถตั้งค่าไฟ input ตามต้องการได้ ด้วยการปรับค่า R-Trimport  หลังจากตั้งค่าแล้ว

วงจรจะทำการปรับแรงดันไฟฟ้า output ให้คงที่อัตโนมัติแม้แรงดัน input จะแปรผันก็ตาม

วิธีคิดกระแส output สูงสุดเบื้องต้น  = ( volt input x 4A ) / volt output

เช่นแรงดันไฟจากแบตเตอรรี่ 12V ต้องการเพิ่มให้เป็น 19V = ( 12 X  4 ) / 19 = 2.5A (กระสูงสุด)

วงจรนี้ไม่สามารถลดแรงดันไฟฟ้าให้ต่ำกว่าแหล่งจ่ายได้ ในกรณีใช้งานต่อเนื่องไม่ควรใช้งานเกิน 30W

ข้อควรระวัง รุ่นนี้ ห้ามปรับแรงดัน output เกิน 48V เนื่องจากจะทำให้ตัว IC เสียหาย

เนื่องจากวงจรต้องนำกระแสไปแลกเป็นแรงดันที่สูงขึ้น ดังนั้นแหล่งจ่าย input ต้องมีความสามารถในจ่ายกระแสได้

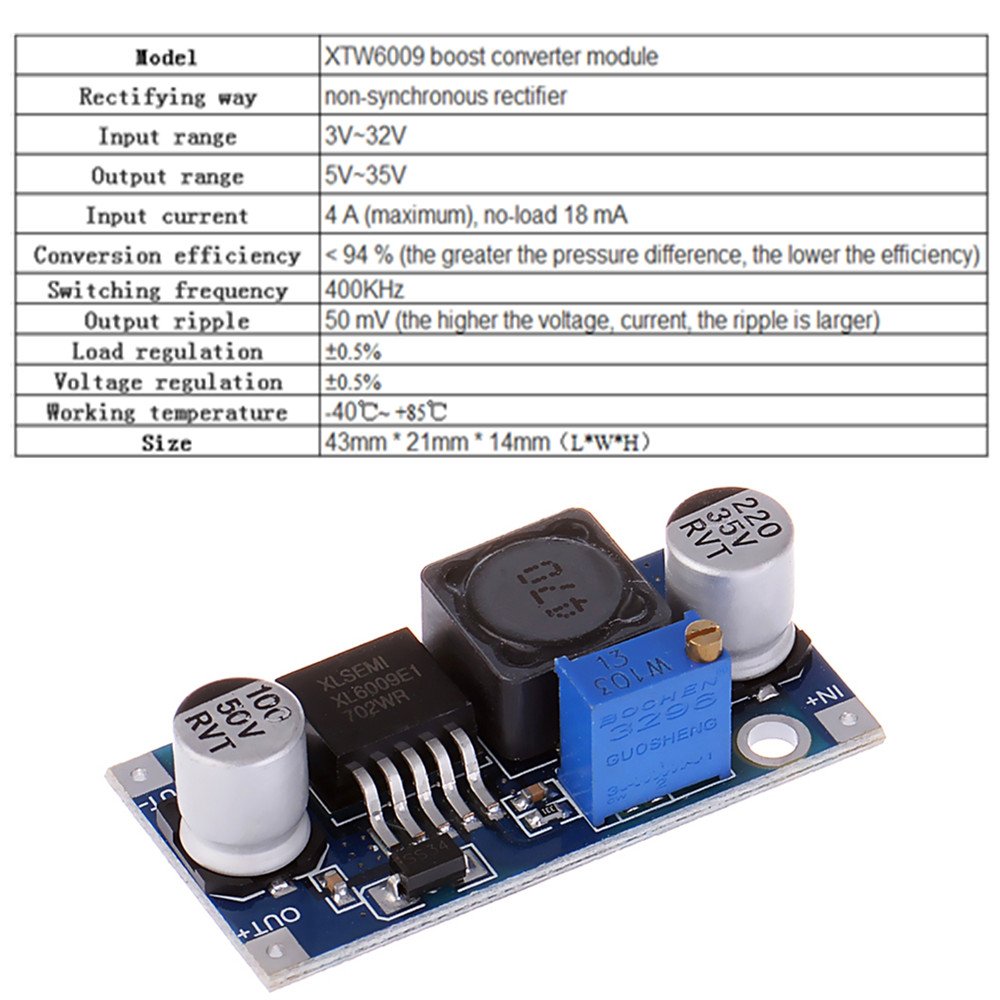

Product Specifications

Features:
Nature of the module: unfenced step-up (Boost)
Rectifying way: Non-synchronous rectifier
Input range: 3 V to 32 V
Output range: 5 V to 35 V
Input current: 4 A (maximum), no-load 18 mA (5 V input, 8 V output, no-load less than 18 mA. The higher the voltage, the greater the no-load current)
Conversion efficiency: < 94 % (the greater the pressure difference, the lower the efficiency)
Switching frequency: 400 KHZ
Output ripple: 50 mV (the higher the voltage, current, the ripple is larger)
Load regulation: plus or minus 0.5%
Voltage regulation: plus or minus 0.5%
Working temperature: - 40 ℃ to + 85 ℃
Overall dimensions: 43 mm x 21 mm x 14 mm \1.69” x0.83” x0.55” (L x W x H)
